Ontwerp energiesysteem Eerbeek

Provincie Gelderland

Nedvolt heeft voor het Energiesysteem Eerbeek een technisch voorontwerp op hoofdlijnen en een kostenraming opgesteld. Het ontwerp brengt lokale elektriciteitsproductie, batterijopslag en de energievraag van de industrie samen in een gezamenlijke elektrische infrastructuur. Daarmee ontstaat inzicht in de benodigde installaties en de voorwaarden voor verdere ontwikkeling van deze energiehub.

Van gebiedsontwikkeling naar elektrische infrastructuur

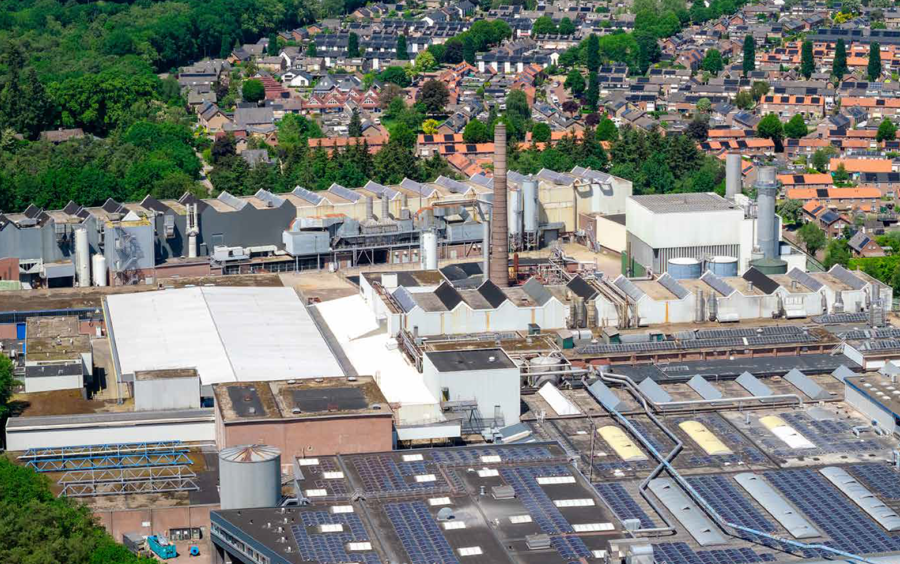

Provincie Gelderland wil inzicht krijgen in de technische en financiële uitvoerbaarheid van het energiesysteem op en rond het voormalige terrein van papierfabriek De Hoop. De locatie beschikt over een bestaande 150 kV-aansluiting en een warmtekrachtcentrale. Het plan verbindt deze voorzieningen met een grootschalig batterijopslagsysteem, de papier- en kartonindustrie, Industriewater Eerbeek en omliggende zonneparken.

De opgave vraagt om een ontwerp dat rekening houdt met veranderingen in deelname en vermogensvraag. Bedrijven moeten later kunnen aansluiten of uitbreiden. De elektrische hoofdstructuur wordt daarom vanaf het begin in samenhang met de mogelijke vervolgfases uitgewerkt.

Ontwerp van de energiehub en kabelverbindingen

De provincie Gelderland heeft op basis van het advies van Nedvolt gekozen voor een voorkeursalternatief, namelijk een 10 kV-hoogspanningsnet waarin meerdere deelnemers via een gezamenlijke traces worden aangesloten. Locatie De Hoop vormt het centrale knooppunt. Vanaf dit punt worden nabijgelegen bedrijven rechtstreeks aangesloten; de overige verbindingen lopen via het beoogde koppelstation Jaagpad.

Het voorontwerp beschrijft de schakelinstallaties, transformatoren en kabeltracés. De elektrische samenhang is weergegeven in een Single Line Diagram (SLD). Voor de hoofdverbinding is hergebruik van de bestaande kabels van zonnepark Wellemshoek als uitgangspunt opgenomen. De geschiktheid daarvan moet in de verdere engineering worden bevestigd. Ook kruisingen van wegen en watergangen en de beschikbare aanleg- en onderhoudsruimte zijn als aandachtspunten beschreven.

Batterijopslag en beschikbare netcapaciteit

Voor het batterijopslagsysteem (BESS) zijn verschillende vermogensscenario’s en een modulaire opbouw beschreven. Batterijopslag kan lokaal opgewekte elektriciteit tijdelijk opslaan en bijdragen aan het beperken van vermogenspieken. De inzet moet passen binnen de beschikbare netcapaciteit en de technische grenzen van de installaties. Het definitieve vermogen volgt uit verdere berekeningen en bevestiging van de aansluitvoorwaarden.

Onderbouwing voor overheden en ontwikkelaars

Het resultaat is een voorontwerp van de hoogspanning, batterijen (BESS), WKC, TenneT en de zonneparken en een indicatieve kostenraming, Dit ontwerp geeft richting en aandachtspunten voor verdere besluitvorming. Voor gemeenten, provincies en ontwikkelaars maakt dit zichtbaar welke infrastructuur nodig zou moeten zijn en welke aandachtspunten moeten worden onderzocht. Het betreft een ontwerp. gedetailleerde hoogspanningsberekeningen en een uitgewerkt ontwerp zijn vervolgstappen.

Met deze aanpak ondersteunt Nedvolt de ontwikkeling van energiehubs en collectieve energiesystemen voor de verduurzaming van industrie en bedrijventerreinen. Wilt u de mogelijkheden voor uw gebied of ontwikkellocatie onderzoeken? Nedvolt bespreekt met u de uitgangspunten en de benodigde ontwerpwerkzaamheden.
